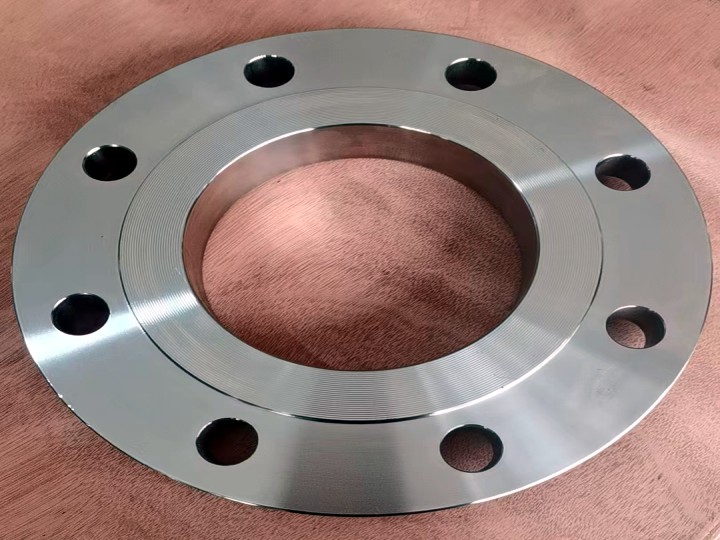

美標帶頸平焊法蘭DN100-2.0Mpa
產品型號:SO100-2.0
發布時間:2023-08-22
作者:法蘭生產廠家
來源:美標法蘭
點擊:367
產品描述:美標帶頸平焊法蘭DN100-2.0Mpa基本介紹型號規格;DN100 PN2.0Mpa(20壓力)。執行標準;HG/T20594-2009。法蘭尺寸;外徑230mm,內徑116mm,厚度24mm(包括密封面高度2mm)。頸部尺寸;135mm。法蘭總高;34mm。密封面···
美標帶頸平焊法蘭DN100-2.0Mpa基本介紹
型號規格;DN100 PN2.0Mpa(20壓力)。
執行標準;HG/T20616-2009。
法蘭尺寸;外徑230mm,內徑116mm,厚度24mm(包括密封面高度2mm)。
頸部尺寸;135mm。
法蘭總高;34mm。
密封面形式;RF面(突面)、FF面(平面)、FM面(凹面)、M面(凸面)。
螺栓孔尺寸;
1、螺栓孔中心距190.5mm。
2、螺栓孔數量;8個。
3、螺栓孔直徑18mm。
4、選用螺栓規格:M16*75mm長
產品材質:304、s30408、s31603、304L、321、F321、316L、317s、2205、2507、2520、310S、904、904L等各種不銹鋼以及雙相鋼材質。
如有需要SO美標帶頸平焊法蘭歡迎咨詢本公司報價。
